1,让LED灯透光更加均匀,不会出现灯光亮周围暗的太阳光效果。
2,让非一条线直射出来的LED灯可通过转弯折射出来达到均匀透光效果。
3,让多种颜色的灯通过不同的导光珠形成多种颜色的灯光效果。
从以下几个方面解决:
1,光源的选择:
以我们目前设计的电子产品为例,目前比较多用的为LED灯珠,而选择LED的时候需要注意LED的这几个参数(功率,颜色,波长,发光角度,光通量,电压与电流),这些参数与LED灯本体发光亮暗有关,而LED灯珠的种类又有好几种。

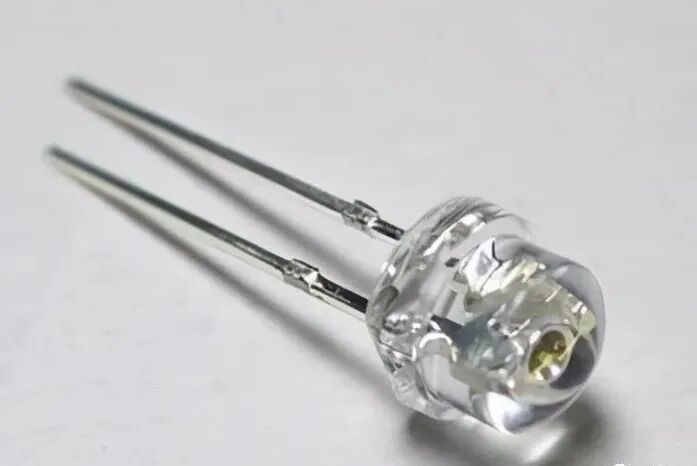

A,草帽形LED灯

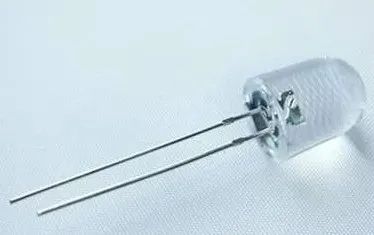

B,圆头LED灯
C,内凹LED灯
D,椭圆LED灯珠

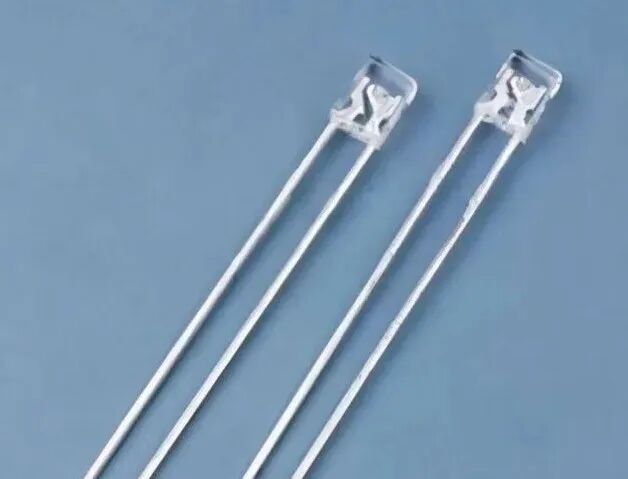

E,方形LED灯珠

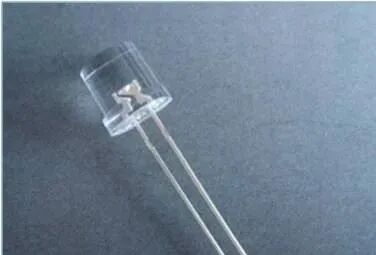

F,子弹头LED灯珠
G,平头LED灯珠

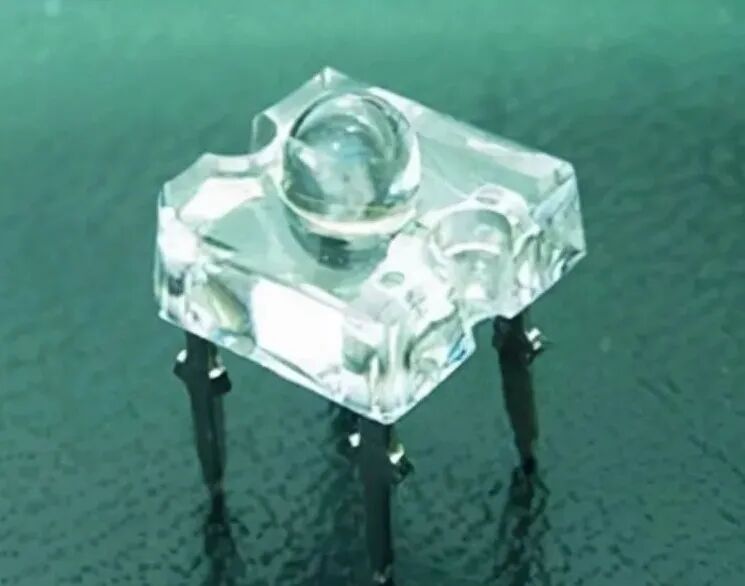

H,食人鱼LED灯珠

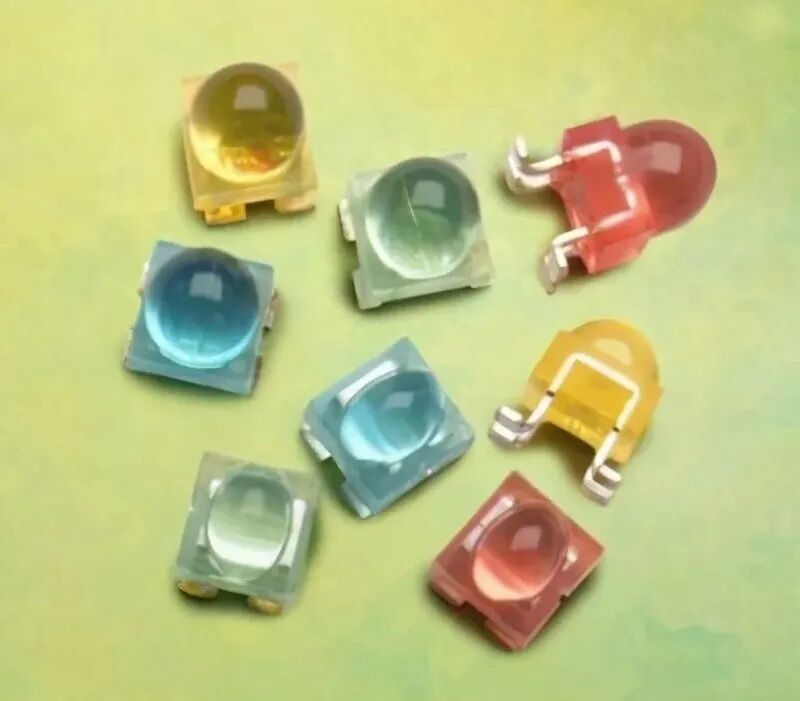

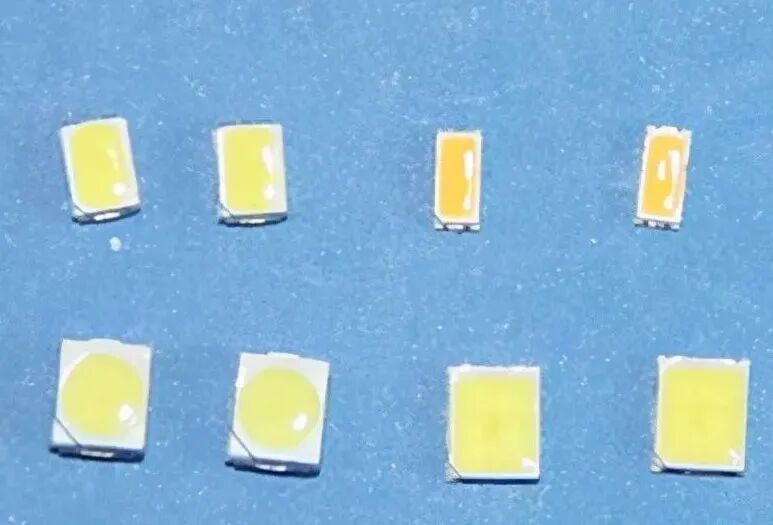

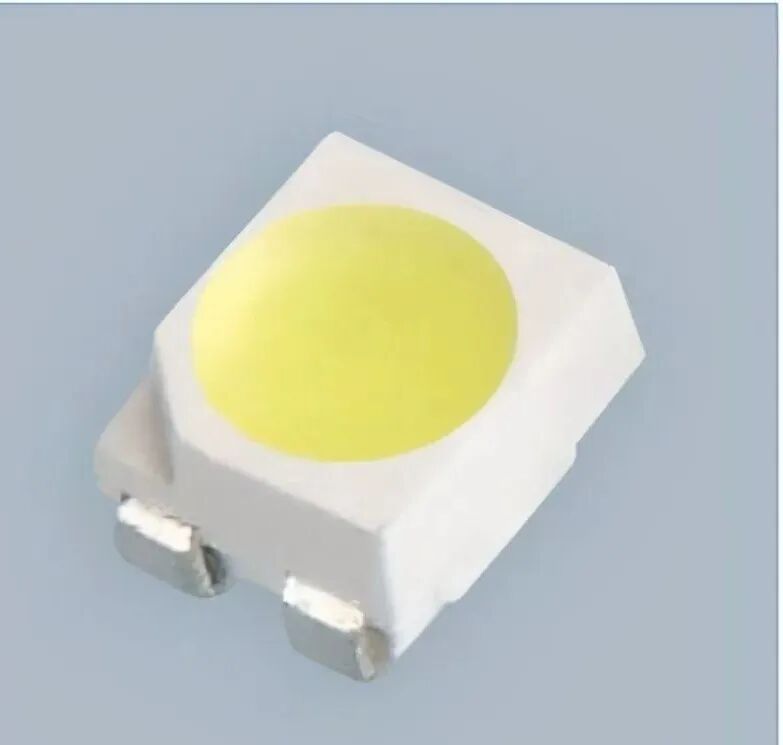

I,贴片式LED灯珠,正或侧发光
不同种类的灯珠发光角度又不同,所以要根据实际应用去做设计方案。
2,导光材料的选择:
A,导光材料选择,一般以PC与PMMA为主,PS与半透明的ABS为辅,透明导光效果最好是PMMA和PC,透光率可以达到92%以上效果。
B,导光材料+扩散粉的方式,如果LED灯设计为直射,只是为了透光均匀,则可以直接用半透的材料加扩散粉,或者透光件底部贴散光片,将光源扩散开,使透光达到均匀。
C,导光材料表面处理的方式,导光柱背面做咬花,磨砂或者雾面处理效果,或者纹理凹凸结构。
比如常见的光圈效果,在背部做咬花或者磨砂效果,表面也可以做0.3*0.3锯齿面防止透光,或者电火花规格用粗电火花纹(可用VDI27),然后注意导光柱与LED间的距离,不可太靠近,否则散光效果不好,LED灯要选用散射角度大点的。
3,光源的空间布置:
在空间满足的情况下,尽量将LED灯布置为直射透光,导光柱增加扩散粉即可,或者离LED灯远一点,然后贴散光贴纸的方式。
如果空间不满足,又想透光面积大与透光均匀,可采用侧射光+导光板的方式,导光板上面印刷导光油墨。
具体根据结构空间与外观效果而定义。
4,光的反射和折射处理
光学的东西理论性很强,导光原理一般都是利用全反射原理,要效果好的话,一般利用45度斜角效果或者圆弧形,或角度小于45度的情况。
要点分析:
A,利用导光板的点阵结构,可以使光线再次聚集,使光能化整为零,从而形成一个一个小小的点光源。
B,磨砂玻璃纸,靠LCD面为磨砂面,靠导光板是光面,光线与导光板和玻璃纸间来回反射后再透光,比起直接漫反射的能量损耗要小很多。
C,导光板要比VA区域要大,为了避开入射口的强晕光,VA区域要离开入射口一段距离。
D,反光纸可以减少光能量损耗。
E,强光源要加压型LED。
F,磨砂那张膜叫做扩散膜,为了亮度要求,还可以增加一张增光膜,底部一般是反射膜。
G,为了不让光线四周散射太厉害,导光板四周最好用白色反光纸贴一圈,让光线损耗减少到最小。

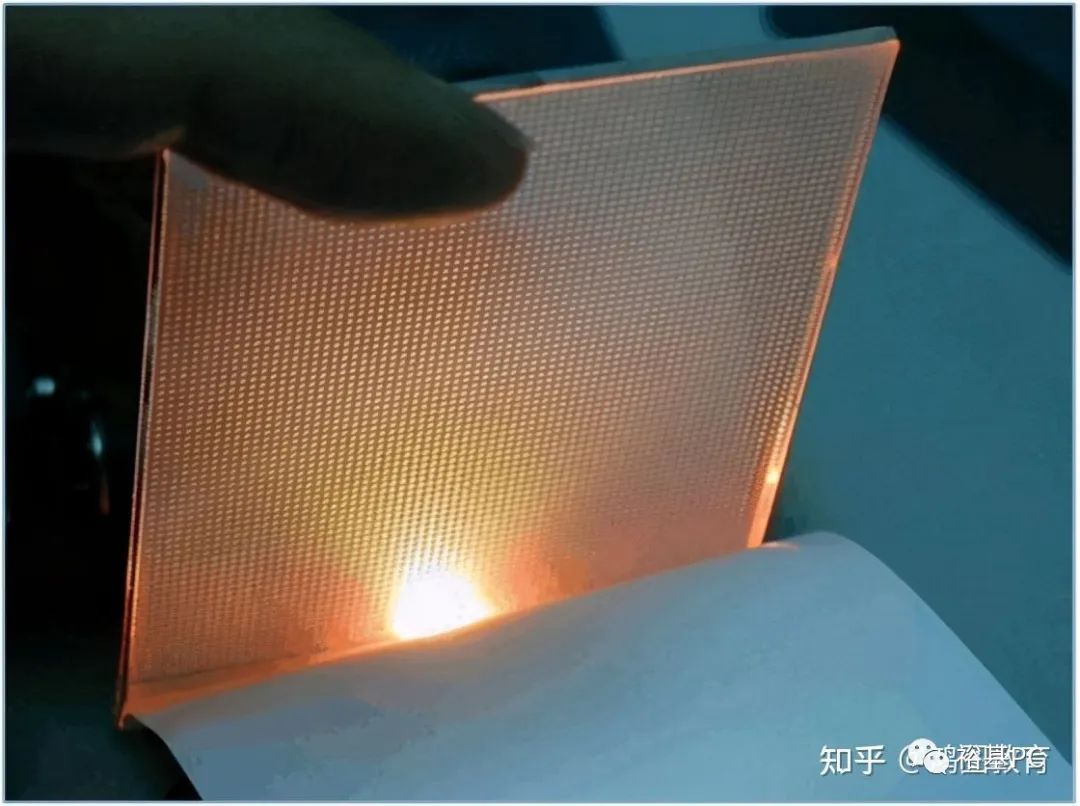

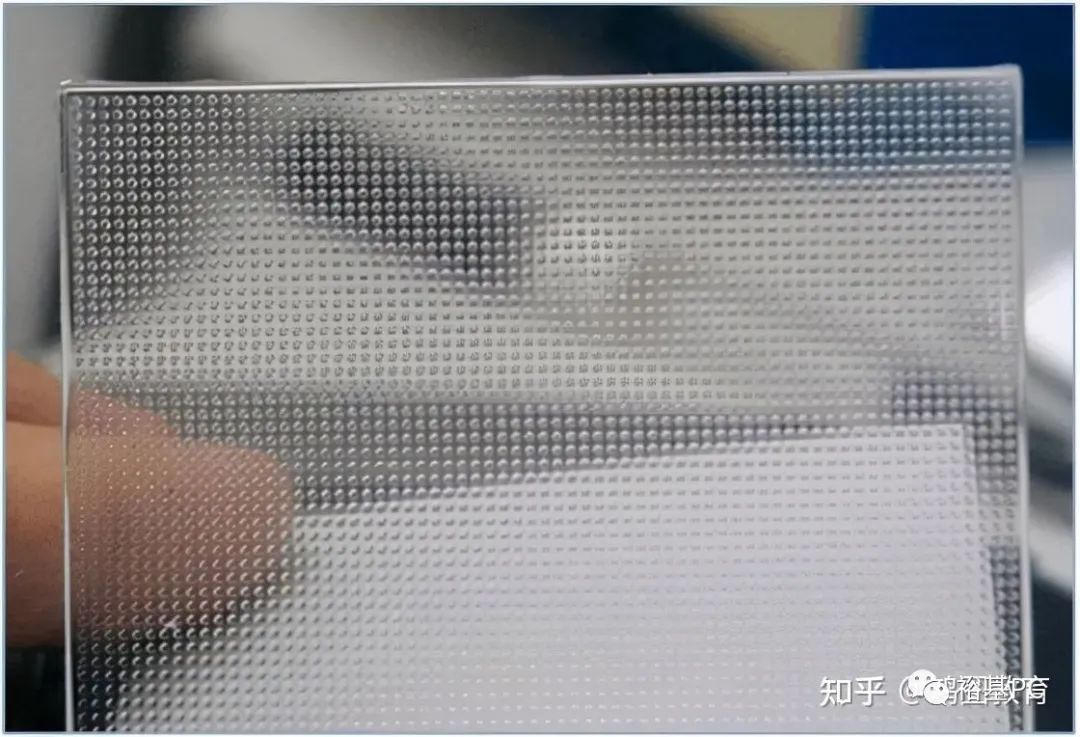

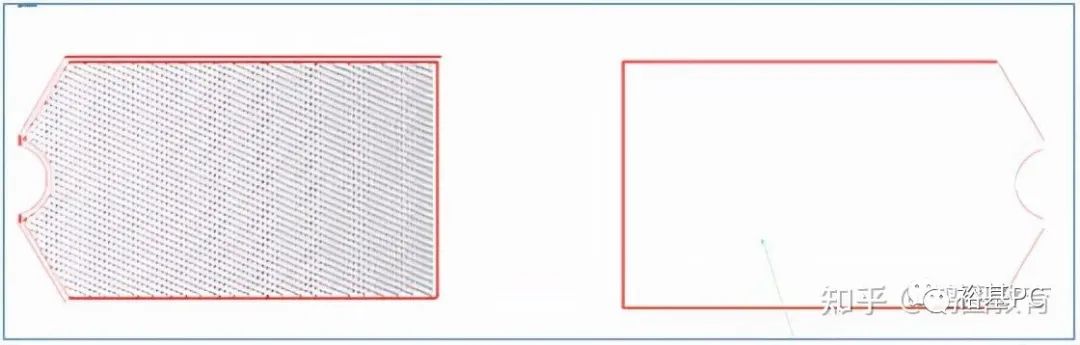

下面分享几张导光板的结构拆解图
Panlite
®
”是帝人最先在日本实现工业化生产的聚碳酸酯树脂。长期以来,帝人一直致力于其性能的提高和用途开发等方面的研究,并取得了众多的成果,从而使“Panlite
®
”成为了公认的具有代表性的工程塑料。
“Panlite
®
”在耐冲击性、耐热性、尺寸稳定性、电学特性、透明性以及卫生性能等诸多方面具有其突出的优点。帝人针对未来的需求,进行着持续不断地开发和研究。

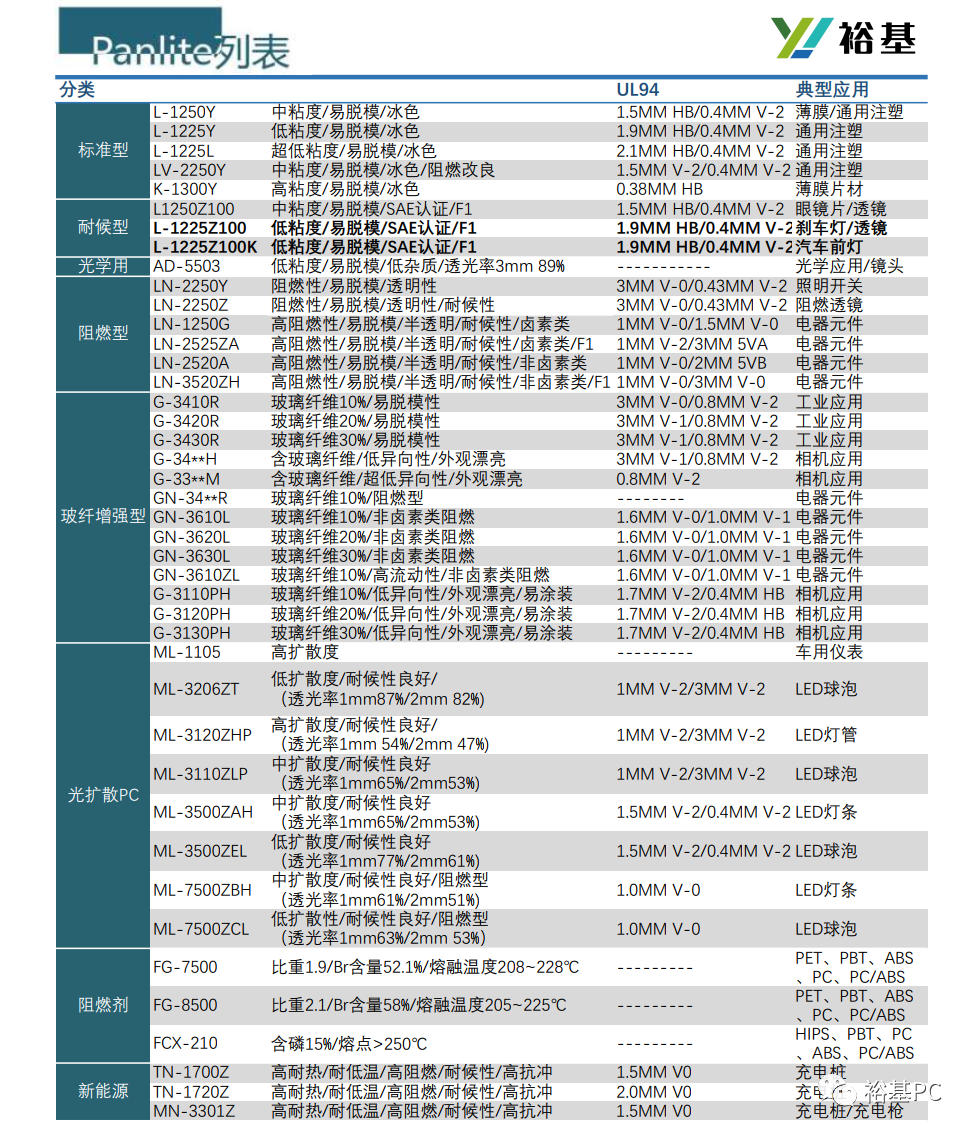

帝人的光扩散材料以卓越的光学性能著称,推出一系列光学效果的产品,如高透光率ML3206,高扩散ML3110等系列。
