聚酰亚胺系环氧固化剂

1. 产品概述

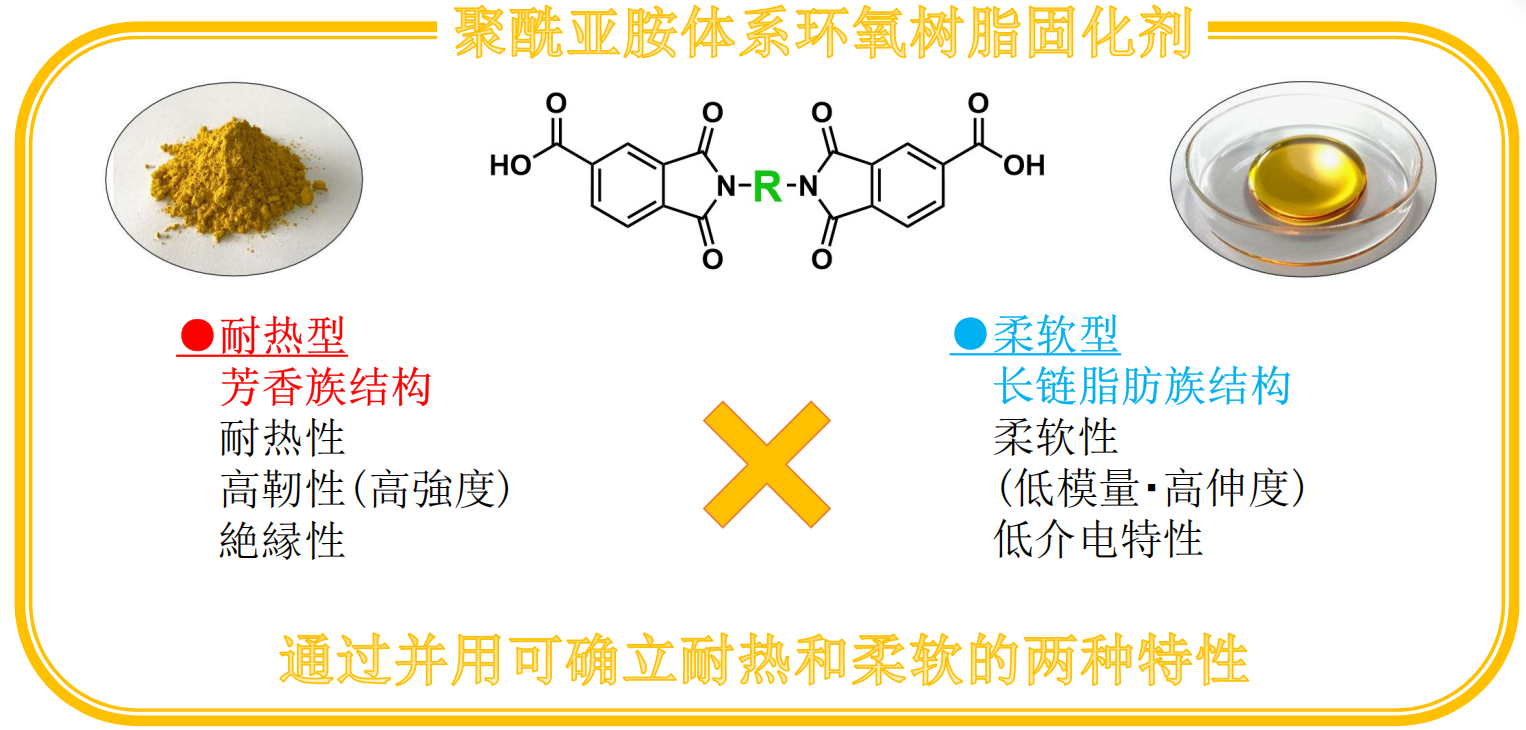

所谓聚酰亚胺体系的环氧固化剂，是UNITIKA开发的高性能固化剂产品系列。

🔥 耐热特性

  • 芳香族结构
  • 高耐热性
  • 高韧性（高强度）
  • 绝缘性

💧 柔软特性

  • 长链脂肪族结构
  • 柔软性
  • 低弹性率・高伸度
  • 低介电损耗
项目 单位 耐热型 (BI-H2) 耐热型 (BI-H1) 柔软型 (BI-F5)
活性氢元素当量 g/eq 307 274 1500
软化点 ℃ 150 380 60
外观 - 黄色粉末 黄色粉末(7μm) 黄色粘性液体
粘度 Pa・s - - 480(60℃)

2. 溶剂溶解性

溶剂 固含量 (wt%) 耐热型 (BI-H2) 耐热型 (BI-H1) 柔软型 (BI-F5)
MEK ～50 〇 × ×
MEK/甲苯 = 2/8 20 〇 × △
甲苯 20 × × △
环己酮 ～50 〇 × 〇
DMAc 20 〇 △ △
DMF 15 〇 △ △
〇：溶解 △：加温时溶解 ×：不溶

※ 使用上的注意点：在溶解BI-H2时，请一点一点慢慢溶解，一下子想要溶解时有可能不好溶解。

3. 固化物特性

・ 主剂(BisA型环氧树脂) / 固化剂 =1/1 (当量比)下进行了对固化物的测试。

项目 测试条件 单位 耐热型 (BI-H2) 耐热型 (BI-H1) 柔软型 (BI-F5) 酚醛树脂
玻璃转化温度 DMA ℃ 240 223 14 132
拉伸强度 破断 MPa 100*1 100 5 50
拉伸伸度 破断 % 6*1 10 350 2
拉伸模量 - MPa 2760*1 2770 5 2340
介电常数 Dk 5.8GHz
(共振器法)		 - 2.81 3.05 2.21 3.08
介电损耗 Df - 0.010 0.014 0.007 0.033

*1 使用了甲酚线性酚醛环氧树脂

固化条件

  • 环氧树脂：BADGE
  • 催化剂：2E4Mz 0.2wt%
  • 混合比率：主剂/固化剂＝1/1(等量比)
  • 溶剂：耐热型→DMF、柔软型→甲苯
  • 固化条件：耐热型120℃1h→(22.5℃/h)→300℃1h、其他120℃1h→(22.5℃/h)→200℃2h

4. 【提案】耐热型和柔软型的并用

5. 柔软性和耐热性的并存（海岛结构）

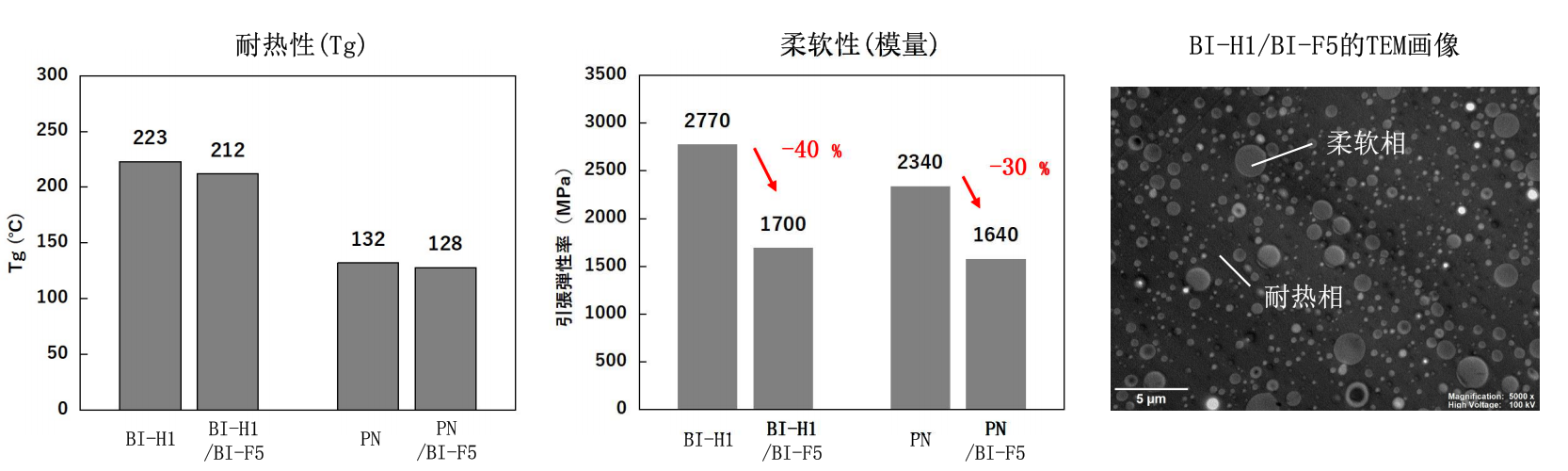

・通过形成海岛结构，柔软性和耐热性并存。

※PN:线性酚醛树脂

硬化条件

  • 环氧树脂：BADGE、催化剂：2E4Mz 0.2wt%
  • 混合比率：主剂/固化剂＝1/1(等量比)　※BI-F5含有率：约15wt%
  • 溶剂：耐热型→DMF、柔软型・PN→甲苯
  • 固化条件：耐热型120℃1h→(22.5℃/h)→300℃1h、他120℃1h→(22.5℃/h)→200℃2h

6. 固化物的特性一览

・对主剂(BisA型环氧) / 固化剂 =1/1 (当量比)的固化物进行了测试。

项目 测试条件 单位 耐热型 (BI-H2) 耐热型 (BI-H1) 柔软型 (BI-F5) 耐热型/柔软型*1 线性酚醛树脂 线性酚醛树脂/柔软型*1
玻璃转化温度 DMA ℃ 240 223 14 212 132 128
拉伸强度 破断 MPa 100*2 100 5 70 50 40
拉伸伸度 破断 % 6*2 10 350 10 2 5
拉伸弹性率 - MPa 2760*2 2770 5 1770 2340 1640
介电常数 Dk 5.8GHz
(共振器法)		 - 2.81 3.05 2.21 2.91 3.08 2.86
介电损耗 Df - 0.010 0.014 0.007 0.011 0.033 0.027
线膨系数 Tg以下 ×10-6/℃ 60 60 1600 90 70 80
5%重量減少温度 空気 ℃ 381 385 314 380 369 369

*1 对于树脂固含量，使柔软型固含量达到15wt%

*2 使用了甲酚线性酚醛环氧树脂

固化条件

  • 环氧树脂：BADGE、催化剂：2E4Mz 0.2wt%
  • 混合比率：主剂/固化剂＝1/1(等量比)、溶剤：耐热型→DMF、柔软型・PN→甲苯
  • 固化条件：耐热型120℃1h→(22.5℃/h)→300℃1h、他120℃1h→(22.5℃/h)→200℃2h
